也许你是一位开发者，想为自己的Vive游戏制作酷炫的宣传片；或者你是游戏主播，想为观众带来高品质的VR直播体验；也许你是一位VR和爱好者。无论如何，如果你对Mixed Reality感兴趣，请继续看下去。本文将介绍如何用HTC Vive拍摄高品质MR视频。

什么是Mixed Reality视频？

Mixed Reality视频就是VR影像+人的影像合成的视频。相比普通方法录制的VR视频，Mixed Reality视频更适合用来做游戏直播和制作宣传视频。

screenshot1

上面这个视频截图就是来自一个Mixed Reality视频，画面中的草地、狗、木棍都是VR游戏的画面，而人的影像是由一台摄像机实时捕捉的。因为人的影像摆放的位置和玩家在虚拟场景中的位置一样，摄像机拍摄画面中手的位置和游戏画面中手的位置是完全一样的，看起来就像体验者走进了一个虚拟世界，并用双手直接和环境互动。

MR视频的原理

普通的VR视频是将体验者左眼看到的影像录制下来。这样的第一人称视角录制带来两个问题，一是因为视角原因看不到体验者的全身，二是即使低头看到了，也只是看到虚拟的模型，甚至多数时候只能看到两只漂浮的手。

要解决这两个问题。就需要 切换成第三人称视角 将体验者的影像也录制下来 将游戏画面和摄像机影像合成

下面逐个解释如何实现。

1.切换成第三人称视角

普通的Vive程序是在玩家头盔的位置摆放两个虚拟camera对应左右眼，分别生成左右眼的画面传给HMD，然后将其中一只眼的画面复制到PC屏幕上。

为了让屏幕上产生第三人称视角的游戏画面，就需要在和玩家一定距离外摆放一个额外的虚拟camera，并且镜头要对准玩家所在位置。之后PC上显示的不再是左右眼画面的复刻，而是由这个额外的camera单独绘制的（会增加一定的渲染负担）。

2.将体验者的影像录制下来

因为我们只需要玩家本人的影像，并不需要看到房间里的桌子、墙壁等背景。所以要用到抠像技术。

在录制的时候，让体验者在一个周围是绿布（或者其他颜色）的房间里，然后用一个摄像机（webcamera或者专业的摄像机）录制他玩游戏时的影像。最后在捕捉到的视频中将绿色去掉，就只剩下人的影像了。

3.将游戏画面和摄像机影像合成

在1.和2.中我分别提到了一个虚拟摄像机和一个真实的摄像机。为了让他们拍到的影像能合成起来，需要保证他们的视角是一样的。也就是说，假如虚拟摄像机在游戏里的位置是主角左前方2米、朝向和主角的朝向成120度角，那么要保正现实中摄像机在体验者左前方2米，朝向和体验者朝向成120度角。这就需要借助第三个手柄来定位和定向。

将额外的手柄绑在摄像机上，或者将手柄和摄像机绑在同一个位置上，原则是确保它们相对位置、相对朝向是不变的。这样当现实中摄像机移动时，游戏通过感知手柄的位置变化，也相应地改变虚拟摄像机的位置。

然后，把游戏中的物体按位置分为两类，一类是前景，位置在摄像机到玩家之间，另一类是背景，位置在玩家之后。最后把背景、体验者影像、前景合成成视频。

需要准备什么？

硬件部分：

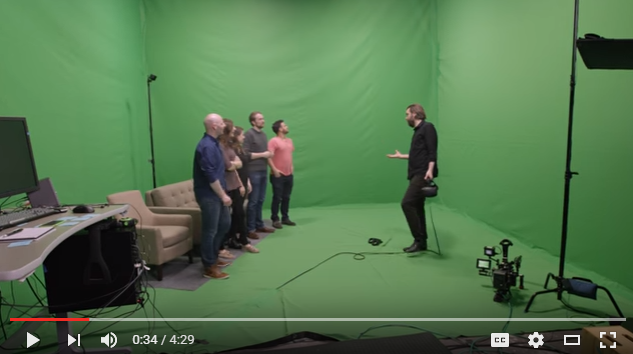

摄影棚： 墙和地面铺上绿布，5m*5m。

screenshot2

摄像机： 两种方案， 低成本：是webcamera，例如Logitech Webcam C930e 高成本：专业摄像机+视频采集卡。例如Sony A7S II

高性能主机： 因为同时需要运行Vive游戏和录像，对配置要求较高。显卡推荐980ti\1070\1080，CPU推荐i7-4790以上。

第三个手柄： 目前Vive只能连接两个无线手柄，所以需要用一个长一点的USB线来连接第三个手柄。

屏幕： 为了合成高清1080p视频，屏幕需要能摆下4个1080p画面，因此要4k屏幕；如果用1080p屏幕，游戏画面只有960x540，需要放大才能合成1080p视频，如果对清晰度要求不高可以用这种方案。

软件部分：

Unity3D + SteamVR: 目前只有Unity3D制作的程序支持MR模式。 只要游戏用的SteamVR版本是1.0.8或以上，就可以用于拍摄。否则需要开发商升级SteamVR后再发布一个版本。

OBS: 或者其他视频合成软件。

如何拍摄

为游戏开启MR模式 安装摄像机和第三个手柄 调整视频合成软件 下面详细解释。

为游戏开启MR模式

1.Unity SteamVR插件版本升级到v1.0.8或以上

在游戏的根目录（如果用的是Unity3D工程而不是发而好的游戏，就放在工程根目录）下加上externalcamera.cfg

2.新建一个空白文件，重命名为externalcamera.cfg，在其中加上如下内容

x=0
y=0
z=0
rx=0
ry=0
rz=0
fov=40
near=0.1
far=100
sceneResolutionScale=1

要注意的是，以上参数只是默认值。最终要用什么数和摄像机的参数及摄像机和手柄的摆放有关。它们的意义分别是：

x,y,z: 摄像机与第三手柄的位置偏移，单位是米
rx,ry,rz: 摄像机与第三手柄的角度偏移，单位是度
fov: 摄像机的垂直FOV，和摄像机、镜头有关，单位是度
near, far: 视域的范围，单位是米，一般不需要改
sceneResolutionScale: 渲染比例，小于1的话画质会变差但性能会提升

其中x,y,z, rx,ry,rz, fov都是需要测量的。后文会提供方法。

3.连接第三个手柄

通过USB连接第三个手柄。

Note: 因为SteamVR在2016年7月的一次更新中改变了手柄顺序的算法，现在要开启MR模式，需要在连接两个手柄（游戏用的手柄）的情况下打开游戏，并且确定在游戏中能看到2个手柄，再连接第三个手柄，否则手柄的顺序可能会乱。

如果这三个条件都准备好了，点击开始游戏，PC上的游戏画面会分成4块，具体见下面的”OBS合成”。

安装摄像机和第三个手柄：

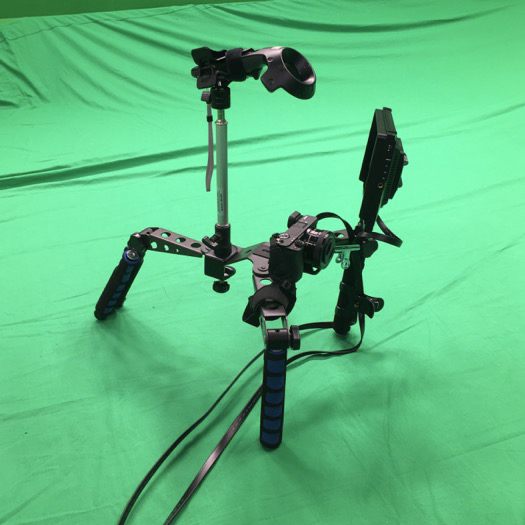

如果有相机肩架或者手架，将摄像机和手柄都安装在架子上。如果没有架子，就把手柄绑在相机上。确保在移动架子（或者相机）的时候，相机和手柄相对位置和相对朝向不变。

screenshot3

测量摄像机FOV

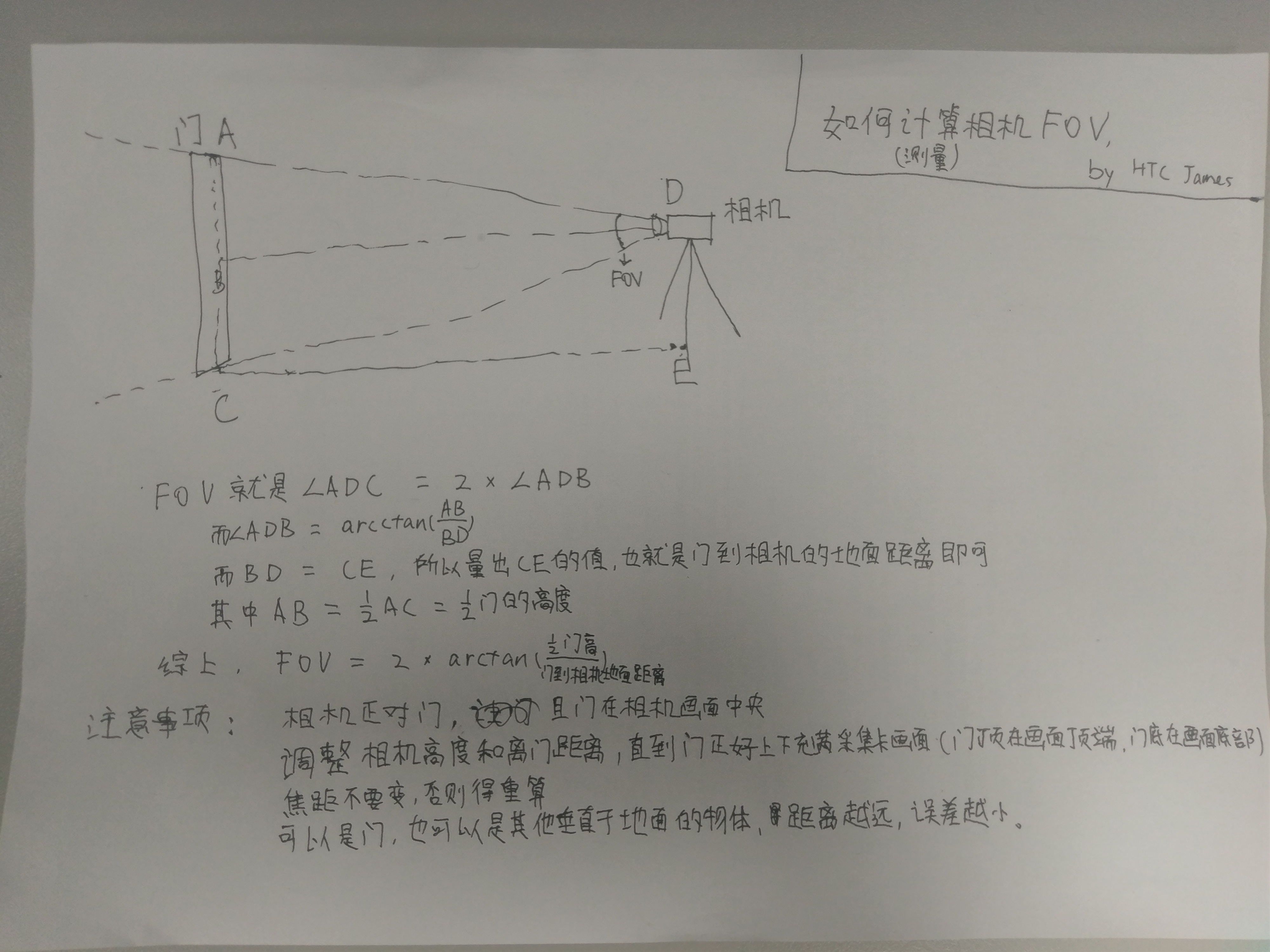

FOV就是摄像机视野的垂直方向的角度。如果你已经知道相机的FOV直接在externalcamera.cfg中填上即可，如果你不知道，下面提供一种测量的方法:

测量摄像机在距离为d时能看到的最大高度h，这样视野角度就=2*arctan(h/2/d)，如下图。

screenshot6

计算出摄像机和手柄之间的偏移

把算出的FOV填进externalcamera.cfg中之后，就可以开始测量偏移了。 x,y,z是摄像机和手柄的相对位置，rx,ry,rz是相对朝向。

比较方便的做法是通过特制的校准软件来实现。另外也可以手动调externalcamera.cfg中的数值。

这里提供一个校准软件：Download

得出这6个参数以及FOV后，只要摄像机和第三手柄的位置不调整且不改摄像机的视野范围，就不需要再次校准了，直接用之前算好的externalcamera.cfg文件即可。

Note: 因为有7个变量，校准其实是一个很繁琐、容易有误差的过程。所以一定要确保先算好FOV；另外尽可能让第三手柄和摄像机指向一样（考虑做一个特殊的架子？）且手柄正面朝上，这样的话rx,ry,rz就可以填0了。

用OBS合成视频或视频流

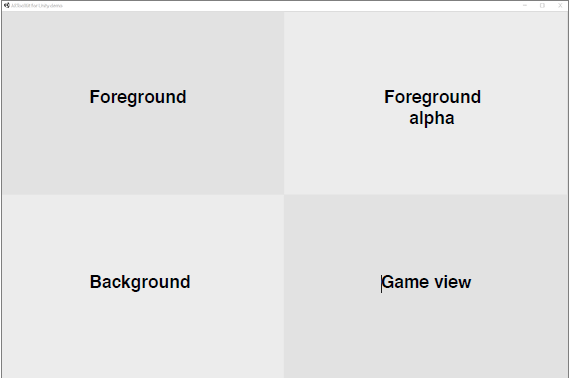

如果准备好Mixed Reality所需要的条件，PC上的游戏画面会分成4块：

screenshot4

其中，

Foreground: 合成视频的前景

Foreground alpha: 前景的alpha（如果用色键处理前景的话，这个就不需要）

Background: 合成视频的背景

Gameview: 正常游戏画面，不用于合成mixed reality视频

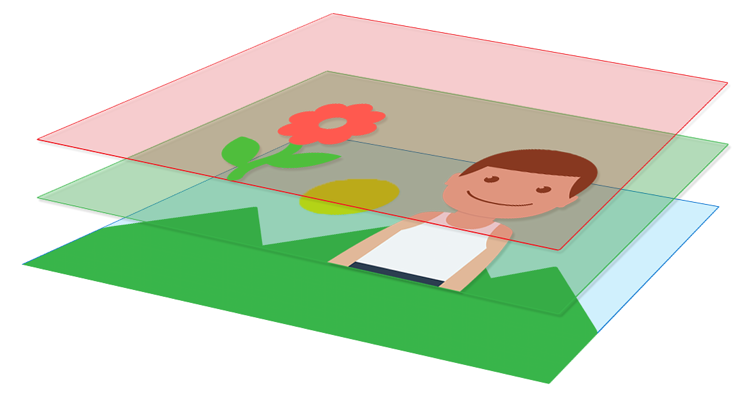

最终输出的影像和下图展示的一样，是由三个影像合成的： 摄像机捕捉人的影像，覆盖在背景上（山和太阳），前景（花）覆盖人和背景上。

screenshot5

因此要在OBS中添加以下三个视频源：

 1. 前景
      a. 视频来源选择裁剪游戏窗口，裁剪区域和4分画面的左上角画面重合。
      b. 设置黑色为色键，抠出前景画面
 2.  摄像机捕捉
      a. 视频来源选择webcamera或者视频采集卡
      b. 设置绿色为色键（和绿幕颜色一样），抠出人像
 3. 背景
      视频来源选择裁剪游戏窗口，裁剪区域和4分画面的左下角画面重合
